產品詳細參數
PC減速機
標簽:PC減速機 點擊次數:



PC系列齒輪減速機

產品簡介

1、傳動比大:一級減速機時傳動比為1/6-1/87;兩級減速時 傳動比為1/99-1/7569;三級減速時傳動比為1/2057-1/658503;根據需要可采用更多級組合。 2、傳動效率高:由于該機嚙合部位采用了滾動嚙合,平均效率可達90%以上。 3、體積小、重量輕:由于不僅采用了行星傳動原理,輸入軸和輸出軸在同一條軸線上,而且有與電動機直聯呈一體的獨特之處,因而本機具有結構緊湊、體積小、重量輕的特點。

具體型號

PC063、PC071、PC080、PC090

PC系列齒輪減速機的結構特點及主要件材料

 結構特點:


      PC系列減速機是采用模快化結構設計的單級齒輪傳動減速機-即PC063型單級齒輪傳動減速機的傳動比i=3.0;PC071型單級齒輪傳動減速機的傳動比i=3.0;PC080型單級齒輪傳動減速機的傳動比i=3.0;PC090型單級齒輪傳動減速機的傳動比i=2.42:(詳細參數見后面“技術參數”表)。PC系列減速機可以獨立供貨,也可以直接與NMRV系列蝸桿減速機組合(PC+NMRV組合方式詳細參數見后面“PC+NMRV組合型減速機合方式”表。)

      PC系列前置級減速機與NMRV系列蝸桿減速機連接方法較為簡單,類似于B14型的安裝方式。

減速機主要件的材料:

      1、壓鑄鋁合金(ZL106)箱體。

      2、20CrMnMo齒輪合金鋼表面處理(滲碳淬火),漸開線齒形磨削(磨齒)。

      3、減速機輸出軸采用40Cr中碳鋼熱處理(調質,表面淬火處理)。



PC系列齒輪減速機的型號標記


      PC系列減速機的型號由型式代號,機座號、所配電機類型(功率和極數),公稱速比、輸出軸直徑組成,代號標記見下表:

PC 減速機的型式代號

063、071、080、090 減速機的機座號

Y0.09-Y2.20(2P、4P、6P、8P) 配電機功率,極數(4P省略)

3.00、2.42 公稱速比(此種減速機為單級齒輪傳動可以省略)

Ф11、Ф14、Ф19、Ф24、Ф28 輸出軸直徑(標準軸徑省略)

B3、B8、B6、B7、V5、V6 安裝方式代號(見PC系列減速機安裝方式P25)

1、2、3、4 接線盒方向代號(見電機接線盒方向P25)





      型號標記示例:

PC063-Y0.18(4P)-3.0-Ф11-B8-3等同于PC063-Y0.18-B8-3

PC 減速機的型式代號:PC

063 減速機的機座號:063

Y0.18(4P) 配電機功率:0.18KW,極數4P(配電機63B5)

3.00 公稱速比:3.00(可以省略)

Ф11 輸出軸直徑:Ф11(標準軸徑可以省略)

B8 安裝方式代號:B8(見PC系列減速機安裝方式P25)

3 接線盒方向代號:3(見電機接線盒方向P25)


PC系列齒輪減速機的電機安裝及潤滑油

PC系列齒輪減速機的電機安裝:


      為了正確將小齒輪安裝在電機軸上,請遵循以下幾點要求:

      1、全面清洗電機的輸出軸。

      2、取下電機軸出軸上的平鍵。

      3、加熱軸套①至100℃~120℃,按下圖示將軸套①裝在電機的輸出軸上。

      4、在電機輸出軸上換上新的異型平鍵⑥(非標平鍵)。

      5、參考裝軸套①的方法裝上小齒輪③。

      6、裝上墊圈④,擰緊沉頭螺釘⑤。(沉頭螺釘要涂上螺紋緊固膠防松)

      7、因PC減速機已注滿潤滑油,小心取出圖示②處密封端蓋。(PC減速機出廠時配了電機,無此工序。)

      8、裝上圖示②骨架油封和電機,注意不要損壞骨架油封。

      注意:PC系列減速機所采用的是高質量的標準電機,可保證電機無振動,低噪音運行。

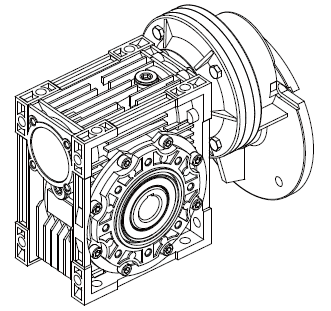

      PC系列齒輪減速機的電機安裝:


      PC系列齒輪減速機的潤滑油:

      PC系列減速機采用2#極壓鋰基鈣潤滑脂潤滑(長期性),可按說明書上規定的位置安裝。

      PC系列減速機采用2#極壓鋰基鈣潤滑脂適用的工作范圍-20℃~+50℃





    選型參數及外形安裝尺寸圖 :
暫無相關參數。
