產品簡介 »
擺線針輪減速機是一種結構緊湊，體積小的機型，源于采用了擺線針齒嚙合的、少齒差行星傳動原理設計而成的一種新型傳動機械；已廣泛地應用到石油化工、建筑、治金礦山、起重運輸、紡織印、工程機械、食品工業、電子電視各個領域，受用戶的好評。擺線針輪減速機有如下特點：
1、BW擺線減速機運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。
2、傳動比大：?jiǎn)渭?jí)傳動比為9-87，雙級傳運動比99-7569，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。
3、使用可靠壽命長；因主要零件是采用高碳合金鋼淬火處理 （HRC58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損小，所以經久耐用。
4、結構緊湊，體積�。号c同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。
5、傳動效率高：高級傳動效率均在90%以上。
技術參數：
功 率：0.37KW～55KW
轉 矩：150N·m～20000N·m
傳動比：?jiǎn)渭?jí)：9-87 雙級：121-7569 三級：2057-658503
|

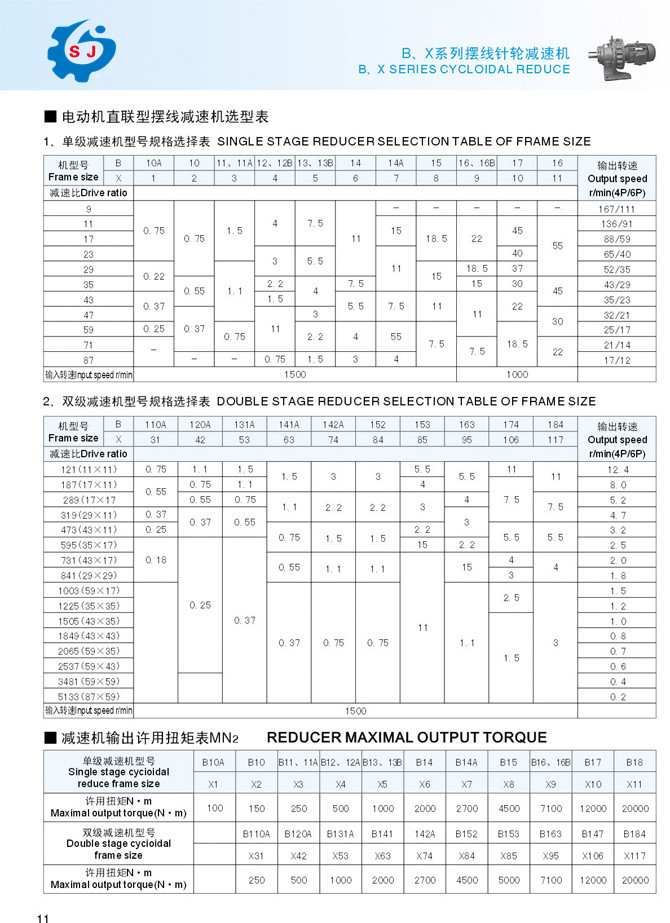

選型參數及外形安裝尺寸圖 :
